Orden RJ45 (T568A/B) - ¿Cómo crimpar sin errores?

En una instalación Ethernet, el orden RJ45 correcto evita fallos que luego parecen culpa del router o del switch. Aquí vas a encontrar la secuencia de colores de los estándares T568A y T568B, cuándo conviene usar cada uno, cómo crimpar sin degradar la señal y qué errores provocan enlaces inestables. Si trabajas con redes en casa, en una oficina o en una pequeña infraestructura, esta guía te ahorra pruebas innecesarias y cables rehechos.

Qué significa realmente el orden en un RJ45

Conviene afinar un detalle desde el principio: lo que mucha gente llama RJ45 es, en realidad, un conector modular de 8 contactos, el clásico 8P8C. Cuando hablamos del orden de sus hilos, hablamos del pinout, es decir, de la forma en que los cuatro pares trenzados se reparten por los pines 1 a 8.

La norma no cambia la velocidad por arte de magia; lo que sí hace es preservar la simetría eléctrica del cable. Si desordenas un par, lo desenrollas demasiado o mezclas estándares en un mismo enlace, la red puede seguir “levantando”, pero con peor margen de ruido, menos estabilidad o una negociación más baja de la esperada.

Yo separo siempre dos preguntas: qué estándar voy a usar y cómo voy a mantenerlo igual en toda la instalación. La respuesta a la primera se ve mejor con un mapa claro del pinout, y eso es justo lo que viene ahora.

El pinout T568A y T568B, pin a pin

Estos son los dos esquemas que dominan el cableado Ethernet de par trenzado. La diferencia real está en el intercambio de los pares verde y naranja; el resto permanece igual. La lectura práctica es sencilla: si comparas ambos, solo cambian los pines 1, 2, 3 y 6.

Los pares azul y marrón se quedan donde están, y eso explica por qué el cambio de estándar no altera el rendimiento eléctrico de base. En enlaces de 100 Mbps solo dos pares transportan datos, pero en Gigabit y superiores el cable completo entra en juego, así que no conviene improvisar. Si quieres una regla fácil, piensa así: no estás eligiendo “mejor” o “peor”, estás eligiendo un idioma de terminación.

Con el pinout delante, ya se entiende por qué A y B se usan de forma intercambiable, pero no al azar. La siguiente decisión es cuál te conviene realmente en tu red.

Cuándo conviene usar T568A y cuándo T568B

Yo no discuto este punto como si hubiera un ganador universal, porque no lo hay. En una red nueva, ambos estándares funcionan igual; en una red existente, manda la coherencia con lo que ya hay montado en la pared, en el panel de parcheo y en los latiguillos de armario.

• T568A tiene sentido si la instalación ya lo usa o si quieres seguir un criterio homogéneo con un proyecto anterior.
• T568B suele aparecer mucho en instalaciones comerciales y en material preconfeccionado; por costumbre, muchos técnicos lo reconocen más rápido.
• Cable cruzado solo merece atención en equipos antiguos o situaciones muy concretas; con auto MDI-X, la mayoría de dispositivos modernos se adaptan solos.
• Red mixta es la peor opción: funciona a ratos, se diagnostica peor y da la impresión de que algo falla sin dejar claro qué.

En España, yo recomiendo decidir una norma al principio del proyecto, anotarla y repetirla en todo el enlace. Esa disciplina vale más que cualquier preferencia personal, porque evita errores tontos cuando la instalación crece o cuando otro técnico entra después. Con el estándar decidido, ya toca pasarlo del papel al crimpado real.

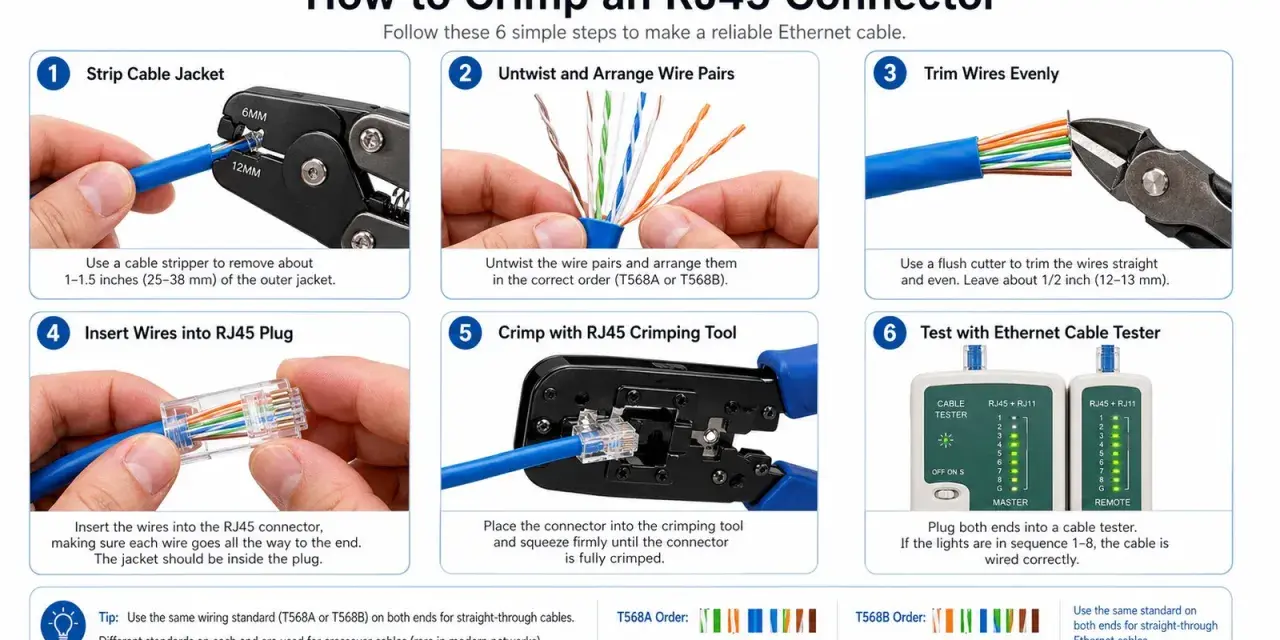

Cómo crimpar un cable sin arruinar la señal

La parte delicada no es memorizar colores, sino no estropear el par trenzado en el último centímetro. Para un cable Cat5e, Cat6 o Cat6A, yo intento ser conservador: quito la cubierta lo justo, mantengo el trenzado hasta el borde del conector y recorto los hilos a la misma longitud antes de cerrar.

1. Retira solo la cubierta exterior necesaria, normalmente unos 2 a 3 cm, para poder trabajar sin dejar el cable desnudo de más.
2. Separa los pares y ordénalos según el esquema elegido, sin deshacer las torsiones más de 13 mm cerca del conector.
3. Alinea los conductores para que entren rectos y en el orden correcto; si alguno cruza por delante de otro, vuelve a empezar.
4. Inserta los hilos hasta el fondo del conector y verifica que la camisa exterior quede sujeta por la pestaña de retención.
5. Crimpa con la herramienta adecuada y comprueba después la continuidad y el orden con un tester.

Ese último punto no es decorativo. Un cable puede parecer perfecto a simple vista y aun así tener un hilo mal asentado, un contacto débil o un exceso de desenrollado que degrade la señal en cuanto el enlace negocia a 1 Gb/s o cuando le metes PoE. Si la red va a pasar por un rack, una cámara o un punto de acceso, yo no me quedo solo con la vista.

A partir de aquí, los fallos típicos se vuelven mucho más fáciles de detectar, porque casi todos repiten los mismos patrones.

Los fallos que más rompen una red aunque el cable parezca bien hecho

Los errores típicos son bastante repetitivos, y precisamente por eso son fáciles de pasar por alto.

• Invertir dos hilos: el cable puede dar continuidad parcial, pero el enlace queda inestable o cae de velocidad.
• Mezclar T568A y T568B sin querer: si querías un cable directo, acabas con un cruzado o con una terminación incoherente.
• Destrenzar demasiado: cuanto más separas los conductores, más sube la diafonía y peor queda el margen de señal.
• No asentar la camisa exterior: el conector sujeta el cobre, pero el cable queda mecánicamente débil y se afloja antes de tiempo.
• Usar el conector equivocado: no es lo mismo un plug pensado para cable rígido que uno para latiguillo flexible.
• Confiar solo en un tester básico: que enciendan los LED no garantiza que el enlace soporte bien gigabit o que el crimpado sea limpio.

Hay otro síntoma muy revelador: un enlace que sube a 100 Mbps pero se resiste a 1 Gbps suele señalar un problema de terminación, no del switch. Y cuando eso pasa, el tiempo se va en cambiar equipos que estaban bien. Por eso prefiero revisar la instalación antes de buscar culpables más arriba.

Antes de cerrar la caja, yo revisaría esto

Antes de cerrar la caja o dar por bueno el panel de parcheo, yo repaso tres cosas: que el estándar esté documentado, que ambos extremos sigan la misma secuencia y que cada cable tenga su etiqueta. Esa disciplina es pequeña, pero cuando la red crece se nota muchísimo, sobre todo si luego tienes que localizar un fallo, cambiar un punto de acceso o auditar una instalación con prisas.

• Etiqueta ambos extremos para saber qué toma corresponde a qué puerto.
• Guarda un esquema simple con la norma usada en la instalación.
• Testea cada terminación antes de cerrar canaletas, cajas o armarios.
• Reserva un margen de cable razonable para futuras reterminaciones.
• Si la red es crítica, usa un certificador y no solo un comprobador de continuidad.

Si te quedas con una sola idea, que sea esta: el buen cableado no consiste en hacer coincidir colores, sino en respetar el estándar, mantener el trenzado y dejar la red lista para crecer sin dolores de cabeza.
